古建筑配件桁檩简介_桁檩的作用

日期：2016-02-29 来源：www.99gujian.com 作者：99古建浏览：397 标签:桁檩

核心提示：桁檩、枋、垫板、角梁：桁檩放在各梁头上、上承椽子，大式大木在檐头正心枋上的桁叫正心桁，在正心桁外边挑檐枋上的桁叫挑檐桁。小式大木在正心桁部位上为檐檩，没有挑檐桁在屋脊上的是脊桁（或脊檩）、在金柱（老檐）或重檐童柱，叫金桁或叫金檩，在脊桁（檩）与老檐金桁或正心桁之间的都是金桁（檩），若有多数的金桁（檩）则以上、中、下别之。在每条桁（檩）下，与桁（檩）平行的，有垫板或枋。正心桁与挑檐桁下有正心枋、挑檐枋、金桁檩下有金垫板和金枋。

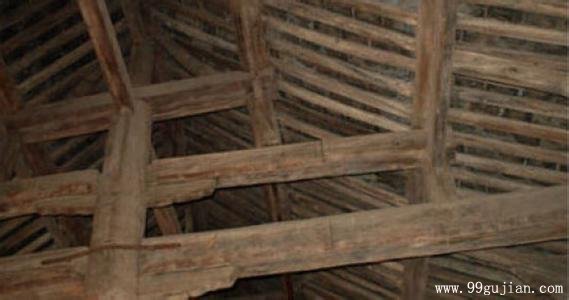

桁檩、枋、垫板、角梁：桁檩放在各梁头上、上承椽子，大式大木在檐头正心枋上的桁叫正心桁，在正心桁外边挑檐枋上的桁叫挑檐桁。小式大木在正心桁部位上为檐檩，没有挑檐桁在屋脊上的是脊桁（或脊檩）、在金柱（老檐）或重檐童柱，叫金桁或叫金檩，在脊桁（檩）与老檐金桁或正心桁之间的都是金桁（檩），若有多数的金桁（檩）则以上、中、下别之。在每条桁（檩）下，与桁（檩）平行的，有垫板或枋。正心桁与挑檐桁下有正心枋、挑檐枋、金桁檩下有金垫板和金枋。金枋是左右两架梁头下瓜柱间的联系材、其上皮与瓜柱上皮平。在桁檩下、枋子上的空当就是垫板，即所谓平水，就是梁头下皮至桁檩下皮之高度。脊桁檩下有脊垫板和脊枋是脊瓜柱之间的联系材。

桁架檩条是建筑用的屋面承重结构，檩条是搁置在屋面主结构上的水平构件，其上一般铺设金属屋面板（有的时候附保温）。通常9米跨距左右的檩条，采用冷弯C、Z型形式，经济性良好。当建筑柱距（通常等于檩条跨距）大于12米时，冷弯型钢C、Z型檩条无法通过计算，这种情况下可以考虑采用桁架檩条。桁架檩条由上弦、下弦、腹杆组成，其主要经济性表现在“空腹”。由于桁架的每米重量跟桁架的高度关联度不高，而桁架的承重能力却与桁架高度成正比，利用这一特点，适当加大桁架的高度，其承重能力就大大提高。桁架檩条在柱距较大的情况下替代C、Z型檩条就成为一种非常经济的选择。在北美，桁架檩条的使用相当普遍。
